راهنمای جامع گیره میلگرد بستر؛ ایمنی و استحکام دیوارها با استانداردهای توانلند

امروزه اجرای دیوارهای غیرسازه‌ای بدون مهار اصولی، یکی از نقاط ضعف اصلی ساختمان‌ها در برابر زلزله است. طبق پیوست ششم آیین‌نامه ۲۸۰۰، استفاده از سیستم میلگرد بستر برای مسلح کردن دیوارها الزامی شده است. گیره میلگرد بستر، قطعه‌ای استراتژیک و حیاتی در این سیستم است که اتصال ایمن و استاندارد دیوار به ستون یا وادار را برقرار می‌کند.

در ادامه، هر آنچه باید درباره این قطعه، کاربردها و روش‌های نصب آن بدانید، آورده شده است.

گیره میلگرد بستر چیست و چرا استفاده از آن ضروری است؟

گیره میلگرد بستر قطعه‌ای واسط است که به اسکلت اصلی ساختمان (ستون بتنی یا فلزی) متصل شده و قلابِ میلگرد بستر در داخل شیار (فضای رگلاژ) آن قرار می‌گیرد.

هدف از این اتصال:

• استقلال حرکتی: دیوارها به جای اتصال صلب و خشک، به شکلی متصل می‌شوند که در هنگام زلزله، رفتاری مستقل از سازه داشته باشند. این امر از ترک‌خوردگی، جداشدگی و پاشیدگی دیوار جلوگیری می‌کند.
• پایداری ساختاری: انتقال صحیح نیروهای برشی و خمشی از دیوار به اسکلت اصلی سازه.

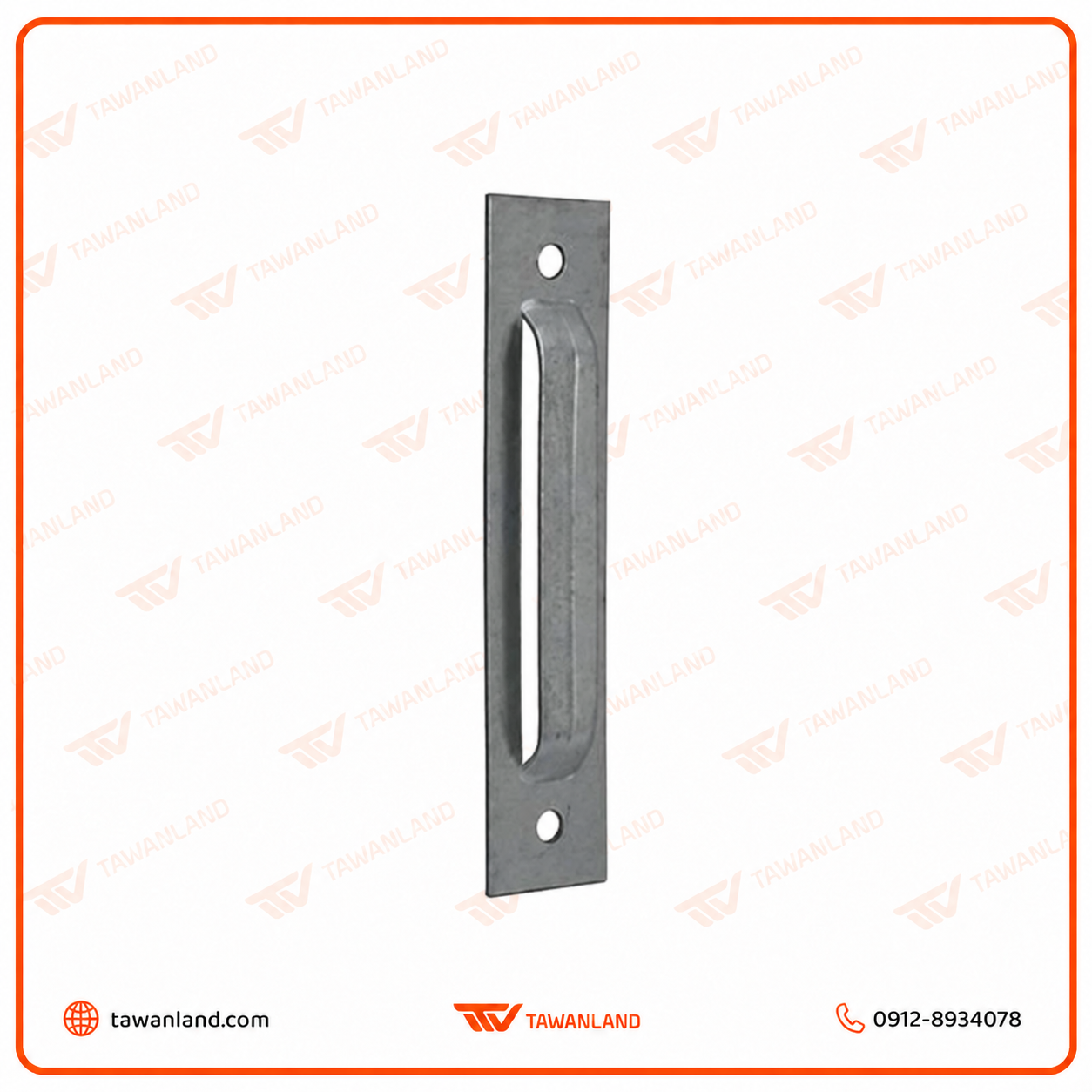

ویژگی‌های فنی گیره توانلند:

• جنس: تولید شده از ورق فولادی با کیفیت بالا.
• پوشش: گالوانیزه ضد زنگ جهت افزایش طول عمر در برابر رطوبت و محیط‌های خورنده.
• ضخامت: ۲ میلی‌متر (بهینه‌سازی شده برای تحمل بارهای کششی و پیچشی).
• طراحی تقویت‌شده: دارای فرورفتگی‌های مهندسی‌شده بر روی سطح قطعه جهت افزایش مقاومت در برابر تغییر شکل.
• قابلیت رگلاژ: دارای فضای ارتفاعی ۱۰ سانتی‌متری جهت تنظیم دقیق و آسان قلاب با رج‌های آجر یا بلوک.

روش‌های نصب گیره بر روی اسکلت ساختمان

نصب صحیح گیره، کلید اصلی عملکرد درست میلگرد بستر است. توجه داشته باشید که استفاده از میخ برای اتصال گیره به ستون اکیداً ممنوع است؛ چرا که نیروی ضربه‌ای میخ باعث ایجاد ترک‌های مویی یا آسیب جدی به بتن ستون می‌شود.

۱. نصب روی ستون‌های بتنی (مطابق پیوست ششم ۲۸۰۰)

برای اتصال روی بتن، بسته به شرایط پروژه، می‌توانید از روش‌های زیر استفاده کنید:

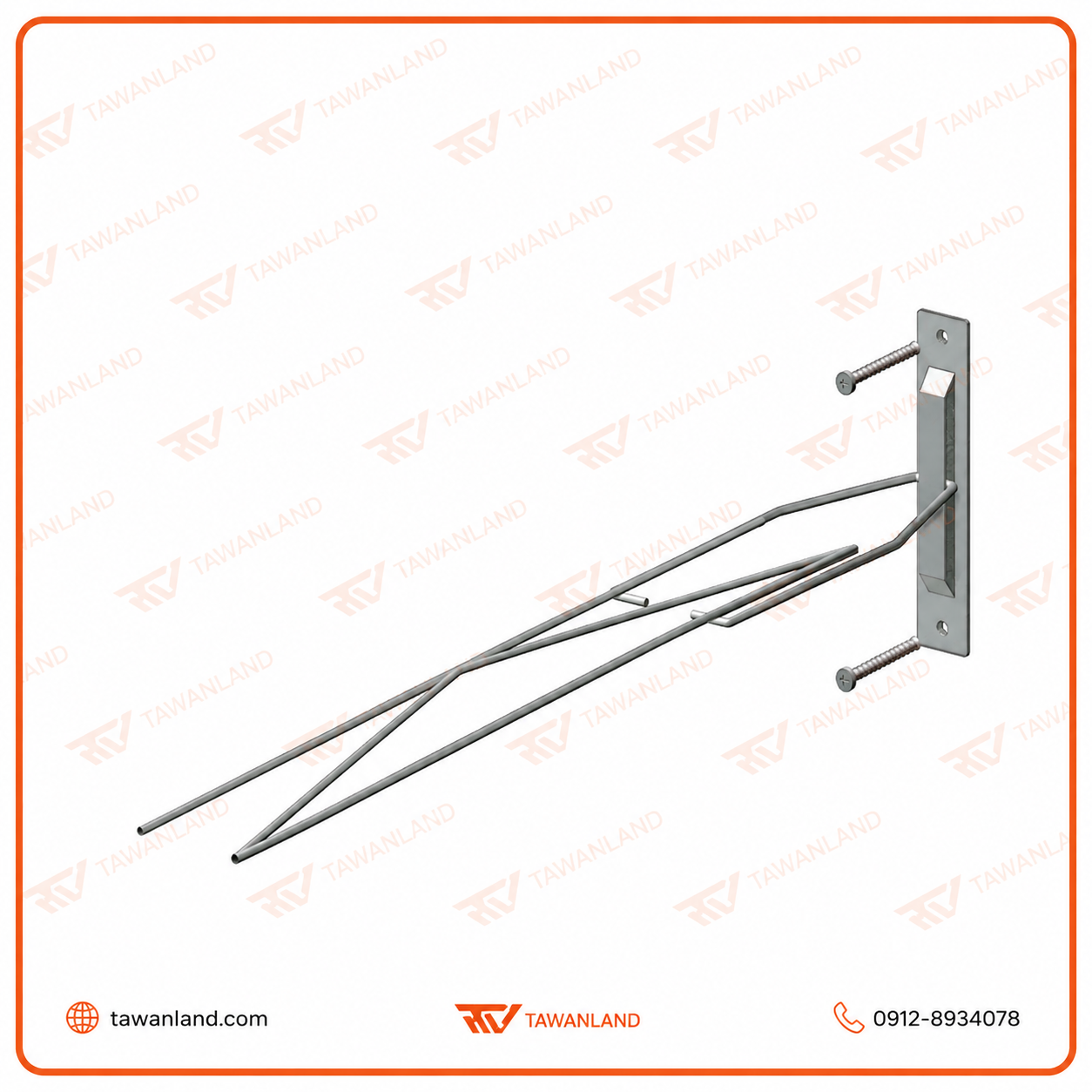

• پیچ و رول‌پلاک: استفاده از دو سوراخ استاندارد تعبیه شده در بدنه گیره.
• رول‌بولت: سوراخ‌کاری ستون و نصب رول‌بولت از طریق سوراخ‌های گیره.
• رول‌بولت با چسب اپوکسی: جهت افزایش گیرایی و استحکام فوق‌العاده در شرایط خاص.
• پلیت انتظار: نصب پلیت (به ابعاد پیشنهادی ۳۴۰۱۶۰ میلی‌متر) در هنگام آرماتوربندی ستون، که امکان جوش دادن گیره به آن را فراهم می‌کند (ایده‌آل‌ترین روش).

۲. نصب روی ستون‌های فلزی

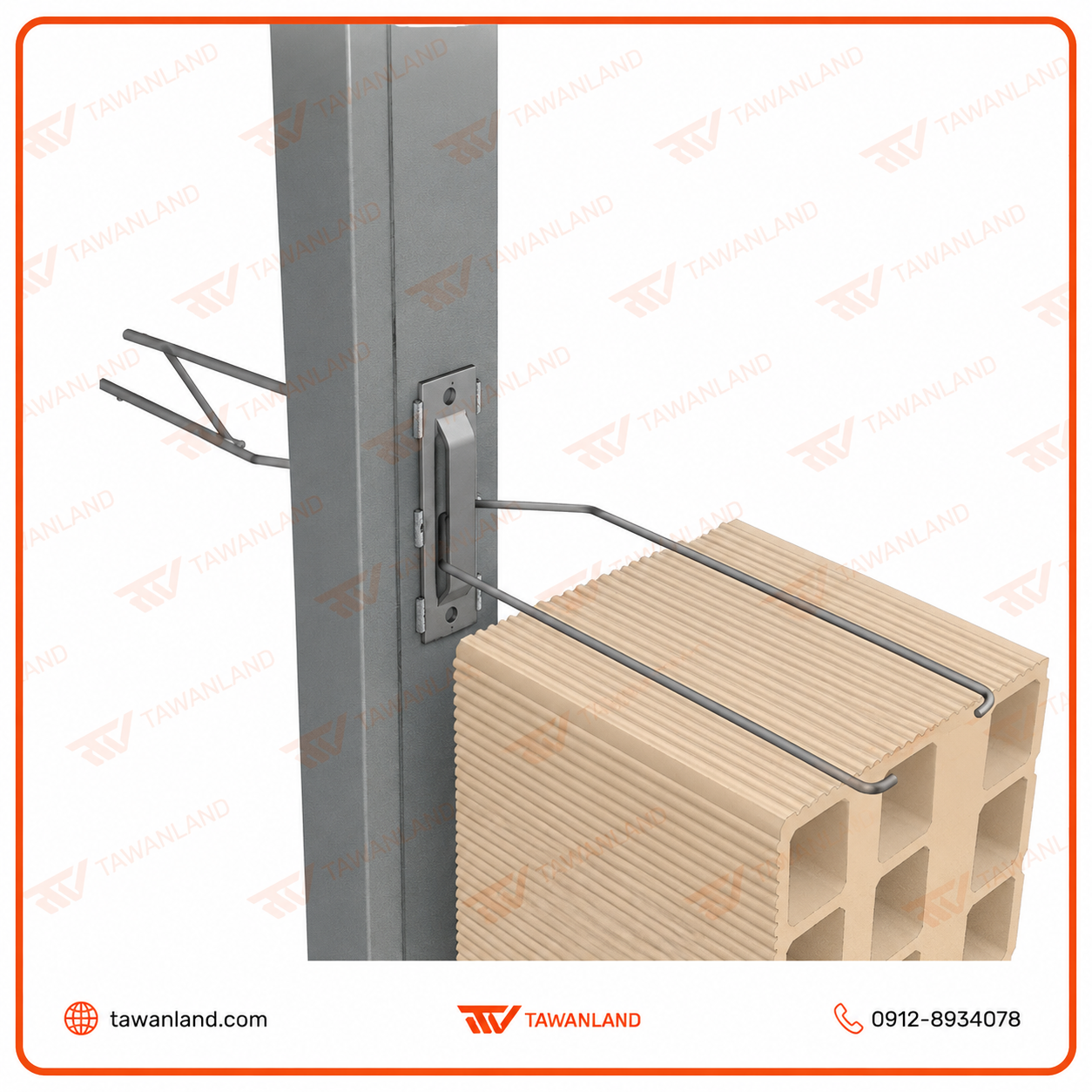

اتصال گیره به ستون‌های فلزی بسیار سریع و کارآمد است و مستقیماً از طریق جوشکاری با الکترود شماره ۲ انجام می‌شود.

مراحل اجرایی نصب (گام‌به‌گام)

۱. علامت‌گذاری: پس از مشخص کردن محل دقیق دیوار، خط تراز را روی ستون رسم کنید.

۲. تعیین فواصل: گیره‌ها را بر اساس فواصل محاسباتی (معمولاً ۴۳ سانتی‌متر یا بر اساس نقشه اجرایی) روی خط تراز علامت‌گذاری کنید.

۳. اتصال گیره: با استفاده از یکی از روش‌های فوق، گیره را به صورت محکم به ستون متصل کنید.

۴. اجرای دیوار: هنگام چیدن دیوار، قلاب را به گیره متصل کرده و میلگرد بستر را در جای خود قرار دهید. پس از ملات‌ریزی، اتصال نهایی دیوار به سازه برقرار می‌شود.

چرا گیره میلگرد بستر «توانلند»؟

خرید قطعات اتصال میلگرد بستر، مستقیماً با امنیت جانی ساکنین در ارتباط است. ما در توانلند با حذف واسطه‌ها، محصولی را به شما ارائه می‌دهیم که:

• دقیقاً بر اساس استانداردهای پیوست ششم ۲۸۰۰ تولید شده است.
• با بهره‌گیری از ماشین‌آلات صنعتی، ابعاد آن (۲۳۰۱۵۰ میلی‌متر) کاملاً استاندارد و یکنواخت است.
• به دلیل استفاده از ورق‌های گالوانیزه درجه یک، در برابر خوردگی در طولانی‌مدت تضمین شده است.

نکته مهم: فراموش نکنید که وزن میلگرد بستر توسط همین گیره‌ها و قلاب‌ها تحمل می‌شود، بنابراین کیفیت ورق مصرفی در گیره، ضامن پایداری کل سیستم دیوار شماست.

آیا برای پروژه خود به مشاوره فنی در خصوص تعداد اتصالات یا نحوه اجرای آن نیاز دارید؟ کارشناسان توانلند آماده‌اند تا به سوالات شما پاسخ دهند و شما را در خرید مستقیم و بدون واسطه یاری کنند.
